Какое подключение радиаторов отопления выбрать

При планировании системы отопления дома важно не только выбрать качественные радиаторы, но и правильно их подключить. Тип подключения оказывает влияние на КПД отопительных приборов, заполненность секций теплоносителем и общий внешний вид системы. В этой статье рассмотрим типы подключения радиаторов, их плюсы и минусы, разберемся, какое подключение лучше выбрать в разных случаях.

Почему важна схема подключения радиаторов

В паспорте к каждому радиатору отопления указан максимальный показатель теплоотдачи, который он может обеспечить. Если прибор подключен неправильно, то можно столкнуться с такими последствиями:

• Потеря теплоотдачи от 10% и более.
• Недогрев некоторых секций. Разница в нагреве между секциями может быть в 15 и более градусов, это приводит к низкому нагреву помещений и большей нагрузке на циркуляционный насос.
• Образование воздушных пробок в верхней части системы.

Основные типы подключения радиаторов

Боковое

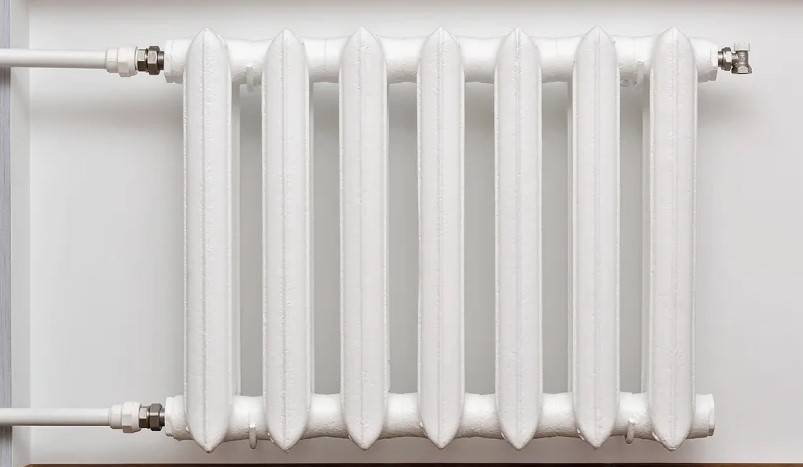

Боковое подключение еще называют односторонним, поскольку трубы на поступление и отвод теплоносителя проходят с одной стороны прибора. Теплоноситель поступает через верхний и отводится через нижний коллектор.

Плюсы:

• Простой монтаж. Под боковое подключение “заточены” большинство систем в многоквартирных домах и коммерческих постройках.
• Компактность. Трубы находятся с одной стороны.
• Не требует проведения скрытых коммуникаций, за счет чего стоимость подключения невысокая.

Минусы:

• Неравномерный прогрев. Последние секции прогреваются хуже. При большом количестве секций теплопотери могут составить 10-15%. По этой причине длина таких приборов ограничивается 15 секциями.

Диагональное

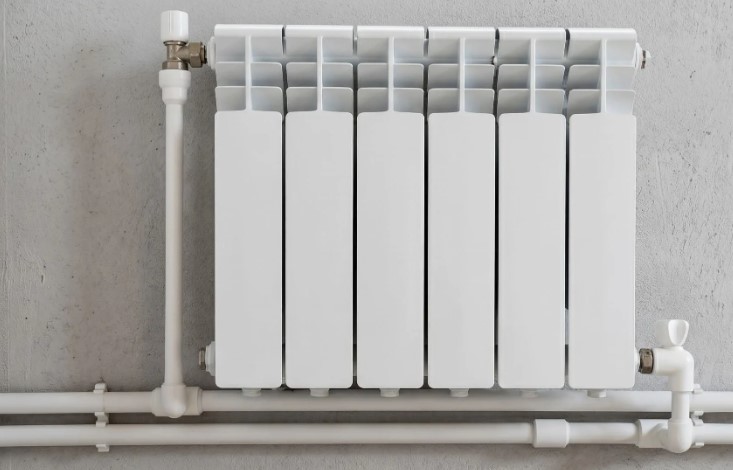

Диагональное подключение называют перекрестным, поскольку патрубки входа и «обратки» расположены с разных сторон радиатора на разном уровне. Теплоноситель проходит все секции и выходит с противоположной стороны. Радиаторы с диагональным подключением – оптимальный вариант для систем с естественной циркуляцией и частных домов с автономным отоплением.

Плюсы:

• Максимальная теплоотдача. За счет конструкции теплоноситель равномерно распределяется по всему радиатору.
• Эффективно при любом количестве секций и для панельных моделей.
• Отлично подходит для угловых комнат, помещений на первом и последнем этаже зданий.
• Подойдет для низкотемпературных радиаторов.

Минусы:

• Менее эстетичный вариант, поскольку трубы займут много пространства под подоконником.
• Монтаж обойдется дороже из-за большей длины коммуникаций.

Нижнее

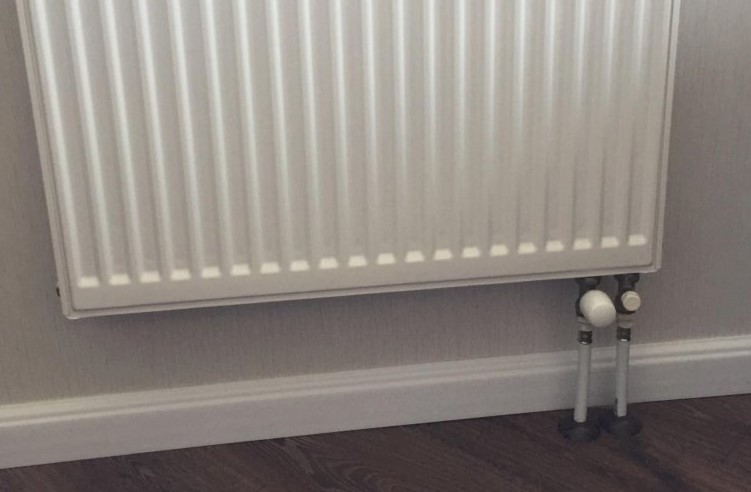

Нижнее подключение бывает двусторонним и центральным. В первом случае трубы подводятся с разных сторон, при центральном подключении коммуникации проходят под полом. Нижнее подключение выбирают прежде всего их эстетических соображений, поскольку коммуникации скрыты в полу или в стенах, создается эффект «парения» радиатора.

Плюсы:

• Эстетичность.
• Экономия пространства.
• В радиаторе есть встроенные терморегуляторы и запорные клапаны.
• Оптимально для современных интерьеров.

Минусы:

• Требует наличие в системе циркуляционного насоса. Для гравитационной системы такой вариант не подойдет.
• Монтаж удобен на стадии чернового ремонта. В случае готовых коммуникаций придется вскрывать пол, делать штробы и перестраивать уже имеющуюся систему.
• Дороже обойдется как покупка самих радиаторов, так и монтаж.

Седельное

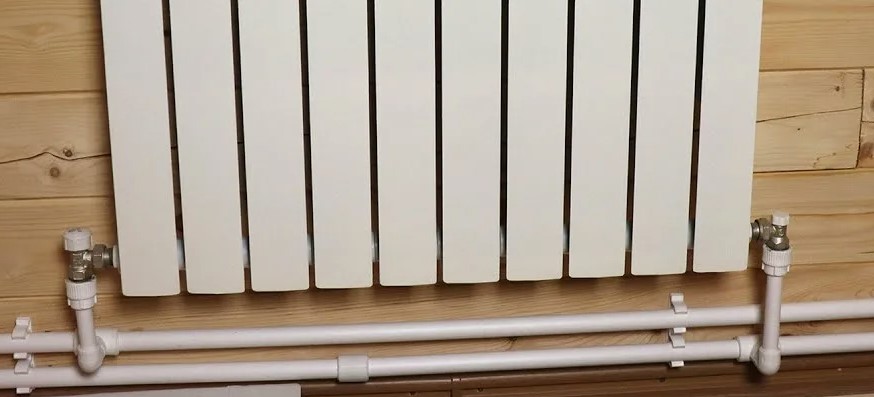

Подключение производится через нижние боковые входы. Трубы располагаются симметрично.

Плюсы:

• Эстетичность из-за симметричного расположения труб. Также хорошо подходит при панорамных окнах.
• Равномерное распределение тепла.

Минусы:

• КПД относительно ниже, чем у диагонального или бокового.
• Ограниченный выбор моделей радиаторов.

Однотрубная или двухтрубная система

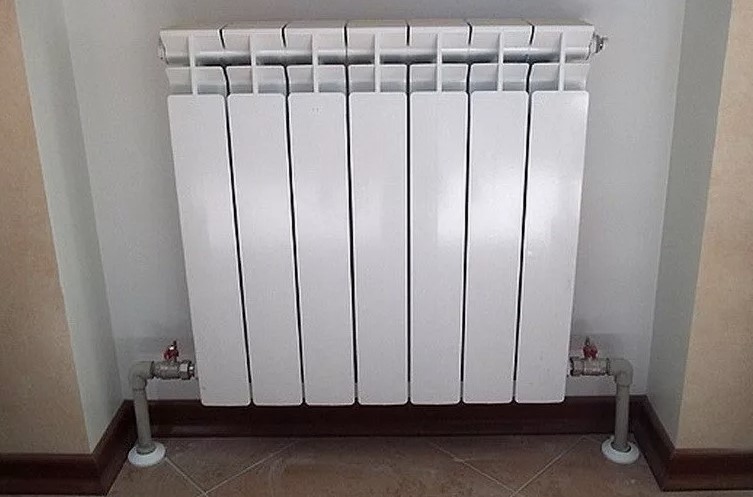

В однотрубной системе одна труба подает теплоноситель всем радиаторам, она же отводит остывший теплоноситель. Подключение радиаторов при этом варианте последовательное, все радиаторы врезаются в один стояк. Важное условие при монтаже – наличие перемычки, которая позволяет снимать радиаторы без остановки всей системы.

Плюсы:

• Дешевле монтаж, поскольку требуется меньше материалов для сборки.
• Меньше стыков, а, следовательно, мест потенциальных протечек.
• Подходит для квартир с одним стояком.

Минусы:

• Неравномерный прогрев. Расположение радиаторов по цепочке ведет к тому, что, чем дальше радиатор расположен от входа, тем он холоднее.
• Если перемычки нет, придется отключать всю систему радиаторов для ремонта или замены.
• Нельзя регулировать температуру на радиаторе в одной комнате без изменения температуры остальных.
• Замена даже одного радиатора на более мощны приведет к разбалансировке всей системы.

Кому подойдет: для квартир с небольшим количеством радиаторов и одним стояком. для дома это менее предпочтительный вариант.

Двухтрубная система дает равномерный прогрев каждого радиатора: в каждом приборе есть отдельная труба входа и «обратки». Радиаторы также подключены параллельно, только тепло им “раздает” подающая труба, а «забирает» остывший теплоноситель труба «обратки».

Плюсы:

• Равномерный прогрев всех радиаторов.
• Независимая регулировка каждого отдельного радиатора.
• Можно производить замену отдельных радиаторов без рисков для всей системы.

Минусы:

• Монтаж сложнее и дороже за счет большего количества труб и фитингов.
• Больше точек, где могут возникнуть протечки.
• Двухтрубную систему сложнее скрыть из-за более громоздких размеров.

Кому подойдет: для частных домов и квартир с индивидуальным отоплением.

Как выбрать подходящий вариант подключения радиаторов: пошаговое руководство

При выборе типа подключения радиаторов проанализируйте следующие пункты.

1. Система отопления. Это централизованное отопление в многоквартирном доме или индивидуальная система.
2. Помещение. Первично следует оценить площадь и количество помещений, далее ориентироваться на стадию ремонта и важность скрытых коммуникаций.
3. Радиатор. Сколько секций будет в радиаторах, есть ли в них встроенные клапаны, предполагают ли они нижнее подключение.
4. Бюджет. Монтаж системы отопления с нижним подключением обойдется дороже, более доступный вариант – боковое.
